Marcas que
confiam na Allnec
Terrômetros e miliohmímetro

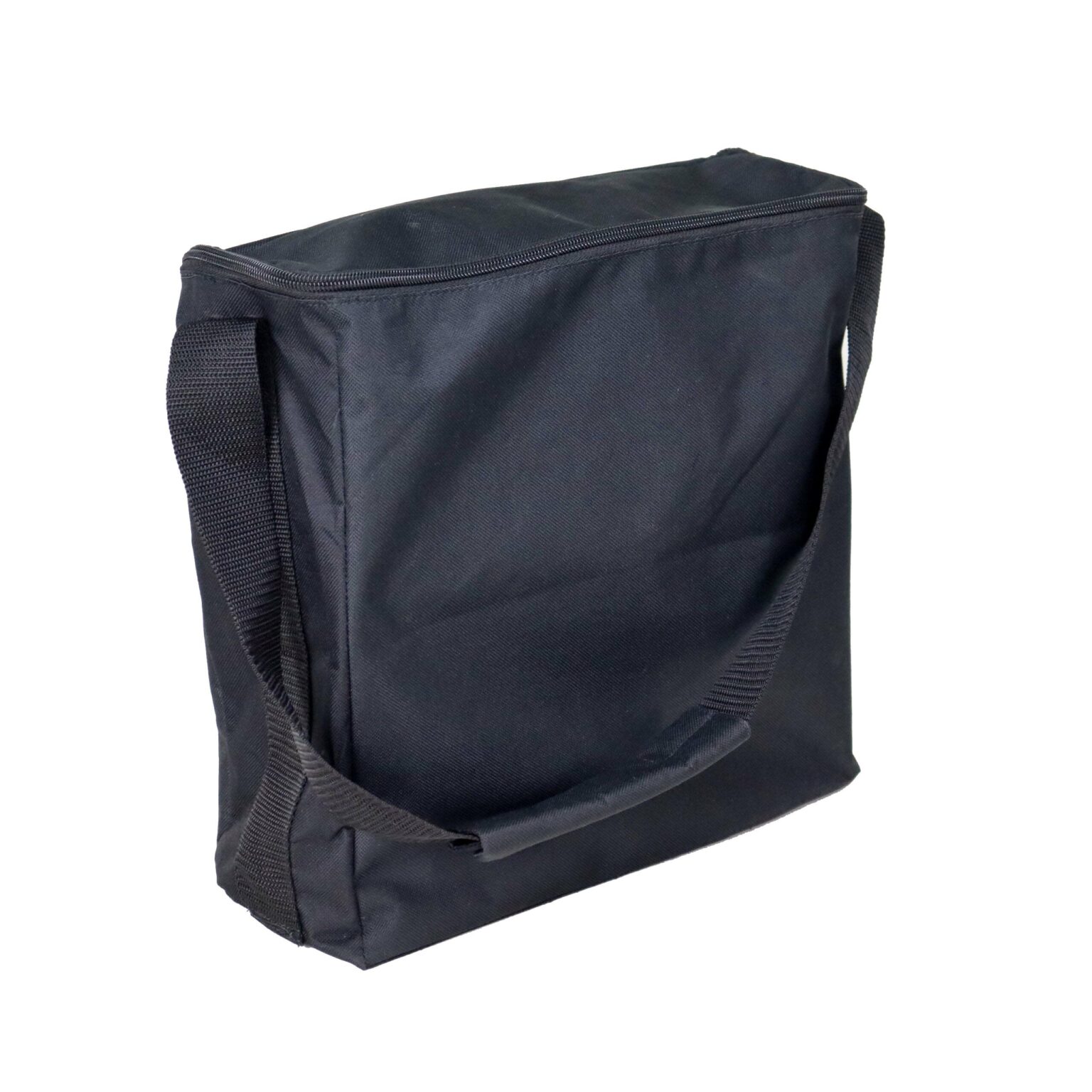

Acessórios
Conheça como tudo começou e a tecnologia Allnec
QUEM USA ALLNEC RECOMENDA
Onde podem ser usados os terrômetros TPA que os convencionais não conseguem?

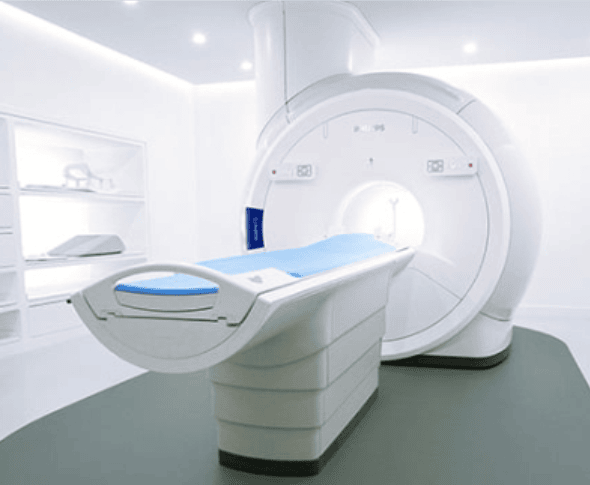

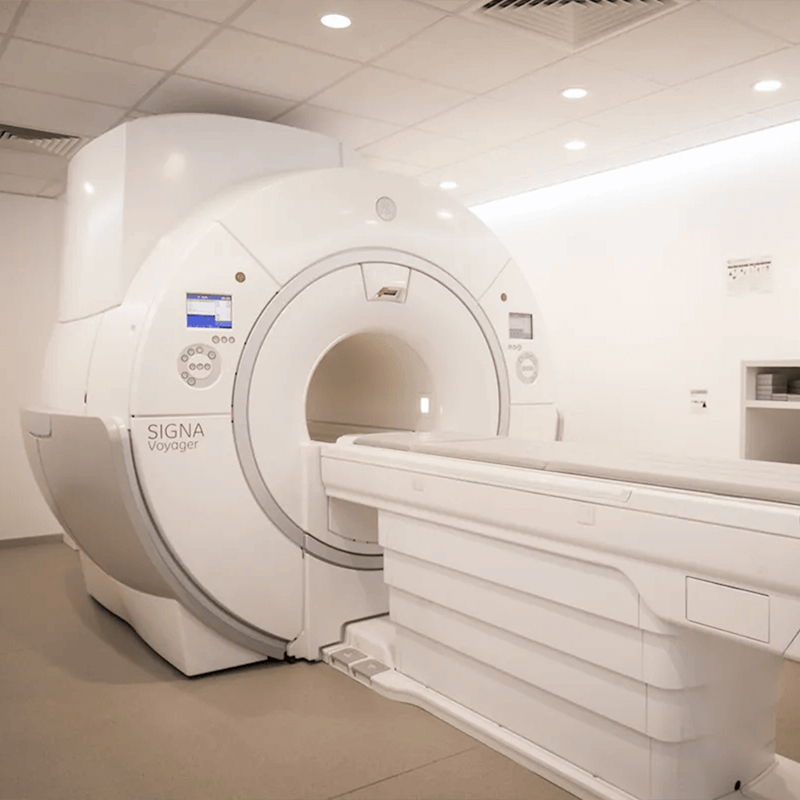

Equipamentos Hospitalares
e Laboratoriais

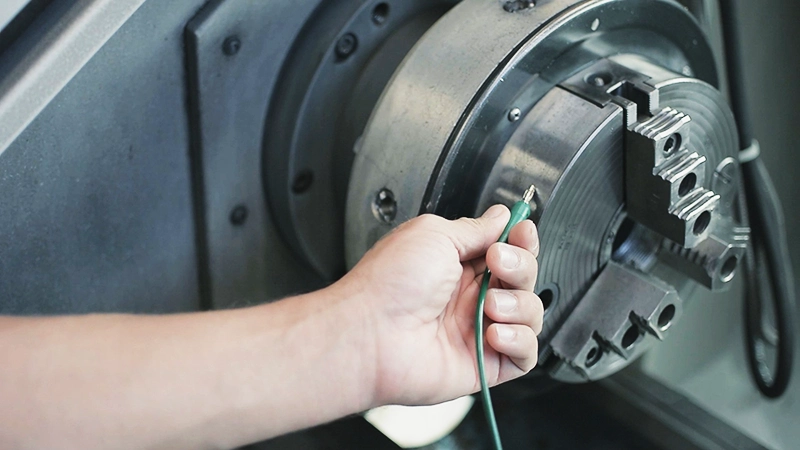

Automação
Industrial

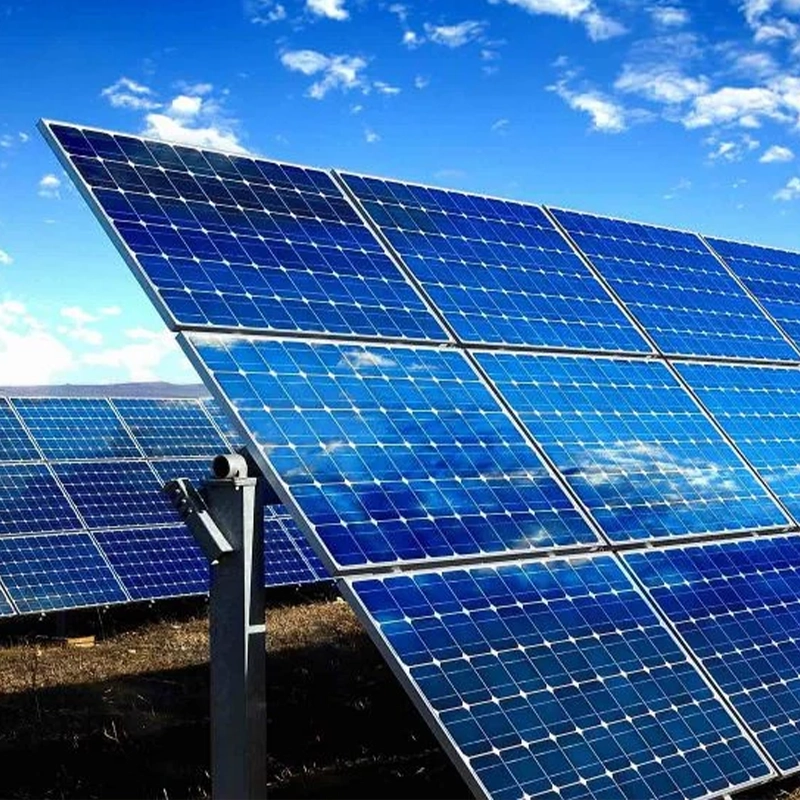

Sistemas Fotovoltaica
e Eólica

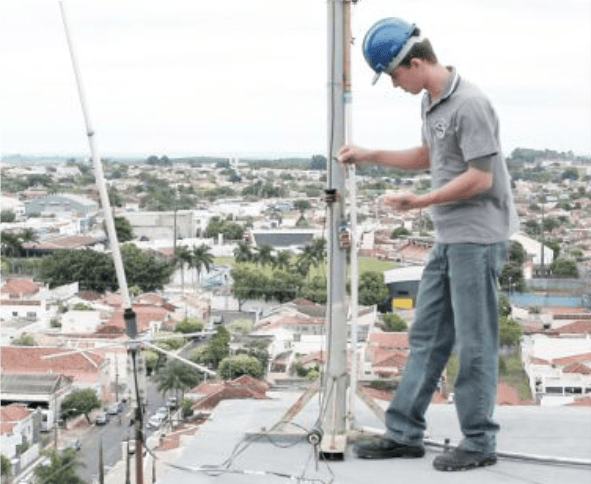

Direto no

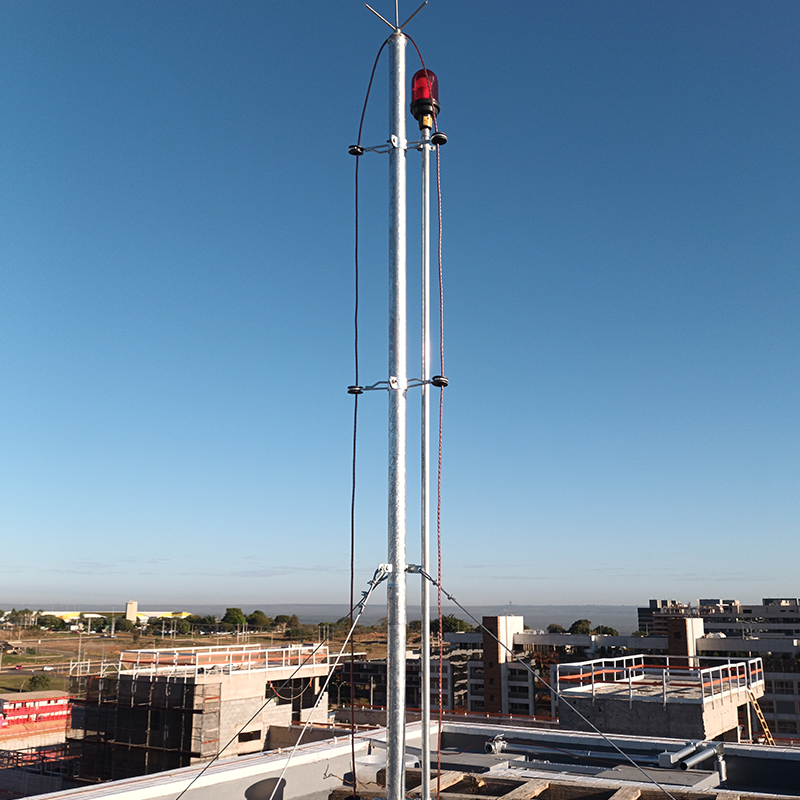

Captor SPDA

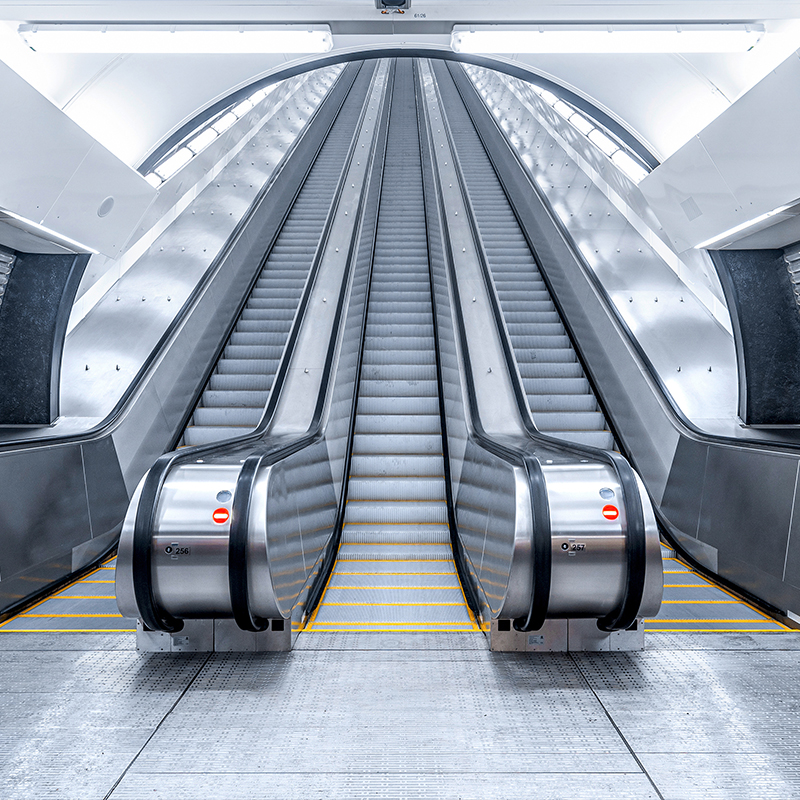

Escada Rolante
e Elevadores
Dúvidas Frequentes
Os aparelhos terrômetros da Allnec atendem as normas?
Sim. Tecnologia reconhecida pela ABNT na norma NBR15749, página 46, em anexo G1. Ela dá condições plenas para atender qualquer norma nas medições da resistência do solo desde que devidamente certificado. Como o princípio de funcionamento é o mesmo que os convencionais, por queda de tensão, atende todas as normas para apenas medições da resistência do solo que os convencionais e não tensão.
Mede continuidade?
Existem duas maneiras de se entender esta expressão continuidade. Nós do setor eletrônico entendemos que para se medir continuidade, seria certificar se há rompimento, neste caso sim, os terrômetros da Allnec consegue medir, pois como não utiliza pilhas e se alimenta de uma fase energizada e um terra, se o aparelho não ligar é porque não há continuidade. Porém, a norma que rege o setor de SPDA, utilizou a mesma terminologia para definir uma leitura da qualidade da malha de aterramento, se há conexões ruins, bitolas de cabos mal dimensionados, etc. Neste caso, somente com um aparelho miliohmímetro é possível oferecer essa leitura. Veja nosso aparelho MT19, 2 em 1. Trata-se de um miliohmímetro e um terrômetro no mesmo aparelho. Você poderá medir continuidade do sistema de aterramento com o miliohmímetro e a resistência do solo em ohms com o terrômetro.

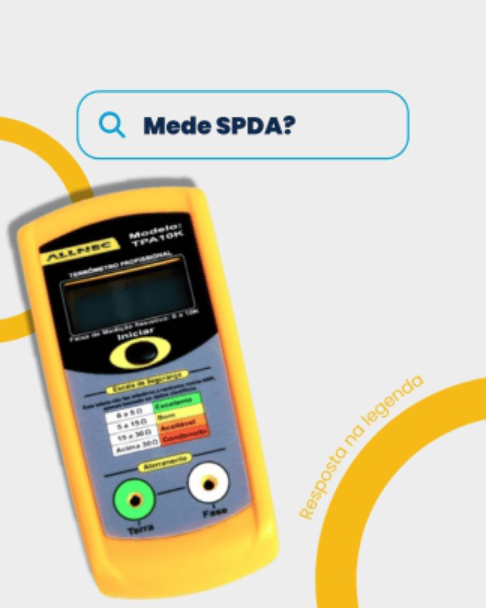

Mede SPDA?

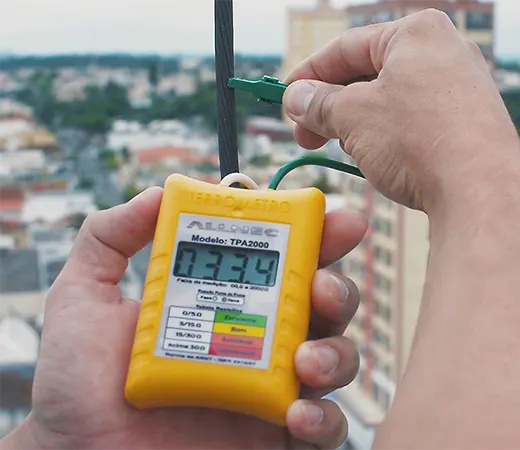

Sim, hoje é o aparelho mais utilizado para medições SPDA em função da sua versatilidade, podendo se medir até mesmo ferragens expostas no topo de um edifício para conectar o captor, diretamente nas tomadas, independendo da distância do sistema de aterramento sem perda de precisão. Como os pulsos utilizam a energia da rede e não de pilhas ou baterias, se consegue medidas precisas mesmo em grande extensões, malhas e Gaiola de Faraday.
Posso Ligar o Aparelho em Energia Fotovoltaica, Eólica ou Nobreak?
Não. Os aparelhos TPAs com tecnologia Allnec, só funcionam com energia proveniente das concessionárias. Todos aparelhos terrômetros necessitam de uma referência da resistência do solo antes de iniciar as medições. Os convencionais buscam esta referência emitindo pulsos entre as estacas auxiliares, enquanto os terrômetros Allnec retiram esta referência da fase energizada das concessionárias que é sempre próximo de zero. Por esta razão os terrômetros TPAs da Allnec, dispensam a necessidade do uso das estacas auxiliares que tanto incomodam.
De quanto em quanto tempo devo enviar para calibração?
Em função da tecnologia adotada ser microcontrolada, não descalibra nunca. Os terrômetros convencionais que são projetados com circuito integrado (CI) comum e PTH e trimpot, necessitam de calibragens frequentes, enquanto os equipamentos microcontrolados, no caso os da Allnec, utilizam programação para seus cálculos e comandos. Por essa razão nunca descalibra.
Sistemas de ligação TN, TT e IT que utilizam o neutro vinculado ao aterramento, pode?
Nenhum aparelho terrômetro consegue medir a resistência do solo num sistema onde o neutro é conectado ao terra. Sempre será medido o valor da resistência mais baixa que seria o neutro. Para se medir a resistência do sistema de aterramento, será obrigatório desconectar o terra do neutro na barra de equipotencialização. Isso independe do fabricante e modelo do aparelho terrômetro.
Tensão no manual diz ser até 240v, mas existem regiões e ligações trifásicas que possuem tensões mais altas! Como resolver?
Os aparelhos terrômetros da Allnec utilizam apenas uma fase energizada das concessionarias, não se deve pensar entre fases e sim uma única fase que não ultrapassará os 240v. Se tiver alguma dúvida com relação a tensão do local, o recomendado é que utilize um multímetro entre uma das fases com o neutro. Desta maneira, saberá a tensão real que irá utilizar.
E em ramais dotados de DRs?
Os terrômetros TPA conseguia sincronizar ou enganar os circuitos DRs, colocando-se a ponta de prova cinza na fase e a verde no aterramento, porém, de uns anos para cá, alguns fabricantes inverteram o circuito interno fazendo com que tenhamos que inverter as pontas de prova no momento das medições, mas não tem como saber se o modelo instalado irá desarmar ou não. Caso desarme, basta inverter as pontas de prova do aparelho TPA que não irá disparar, mas caso mesmo com a inversão das pontas de prova desarmar, isto significa que o sistema de aterramento está com fuga de corrente e deve ser corrigido. Desta forma, os terrômetros TPA, conseguem detectar fugas de corrente no sistema que possuam DRs.
O aparelho pode ser alimentado com energia que não seja da concessionária?
Não, somente da concessionária.
Saiba o porquê!
Todos os terrômetros necessitam de uma resistência do solo antes de iniciar as medições propriamente dita.
Os convencionais utilizam as estacas para isso enquanto os aparelhos TPA da Allnec, buscam essa referência nas fases da concessionaria que são aterrada com resistência próximo de zero. Por esta razão nossos aparelho dispensam a necessitada do uso das escacas que tanto incomodam e inviabilizam muitos serviços.
Nenhuma outra fonte de energia proveniente de no break, eólica, solar, motores a diesel, funcionará por não serem aterradas.

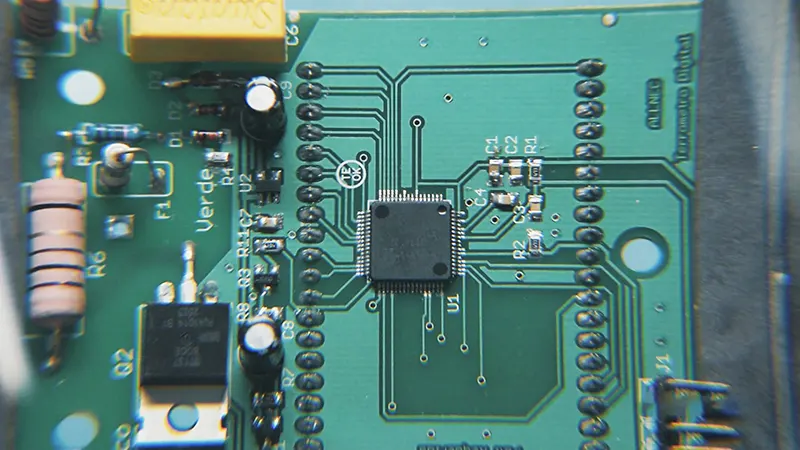

Qual é a tecnologia envolvida neste aparelho terrômetro da Allnec?
O sistema inovador denominado no-pin da Allnec, possui o mesmo princípio de funcionamento que os terrômetros convencionais, por queda de tensão. O diferencial é que todos aparelhos terrômetros necessitam de uma referência da resistência do solo antes de iniciar as medições propriamente dita. Os convencionais utilizam suas estacas para isso e os aparelhos TPA da Allnec retiram esta referência das fases da concessionária, dispensando com isso, a necessidade do uso das estacas auxiliares. Outro aprimoramento é a melhoria da fórmula de cálculos utilizada para esta finalidade.
Como podemos saber se em uma obra onde possui mais de dois terrômetros qual está medindo corretamente se houver divergências?
Antes de qualquer coisa, certifique-se o seu aparelho TPA está realmente funcionando corretamente.
Teste rápido:
Introduza as duas pontas de prova diretamente na tomada entre as duas fases. Não utilizar o furo central terra.
Fique tranquilo que não irá queimar.
Se o aparelho medir entre 000.3 a 001.5, significa que está funcionando perfeitamente.
Desenvolvemos um aparelho chamado, Aferidor/Simulador de aterramento, para resolver estas questões.
Caso não tenha este aparelho, você pode utilizar o neutro como se fosse um terra. A resistência do neutro, dependendo das condições do transformador da concessionaria local, mede em torno de 0.3 a 1.5 ohms. Qualquer aparelho terrômetro deverá medir entre estes valores.
